LEMA:"EL PATIO AZUD"
NAVARRO - MOSSENTA - NOGAL ARQUITECTOS, S.L.
FELIPE NOGAL BRAVO, co-autor como Arquitecto Socio

CENTRO DE CUALIFICACION TURISTICA DE MURCIA (C.C.T.) Y E.E.M. - MURCIA | 2003 - CONCURSO DE IDEAS - 1º PREMIO

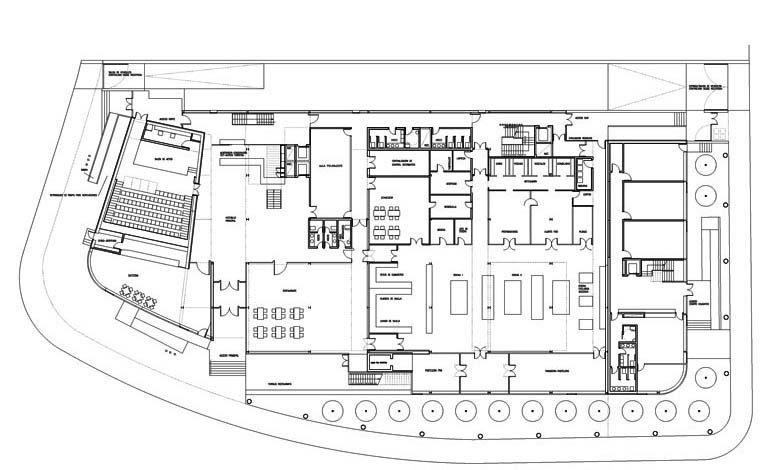

  • CCT_MURCIA_PLANTA BAJA_ACCESO PRINCIPAL_ESPACIO DE COCINAS CCT_MURCIA_PLANTA BAJA_ACCESO PRINCIPAL_ESPACIO DE COCINAS CCT_MURCIA_PLANTA BAJA_ACCESO PRINCIPAL_ESPACIO DE COCINAS

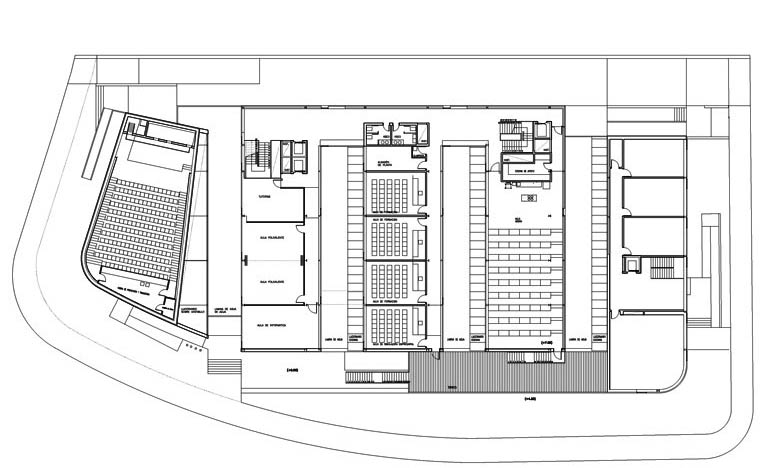

  • CCT_MURCIA_PLANTA 01_CON AULA DE DEMOSTRACION CCT_MURCIA_PLANTA 01_CON AULA DE DEMOSTRACION CCT_MURCIA_PLANTA 01_CON AULA DE DEMOSTRACION

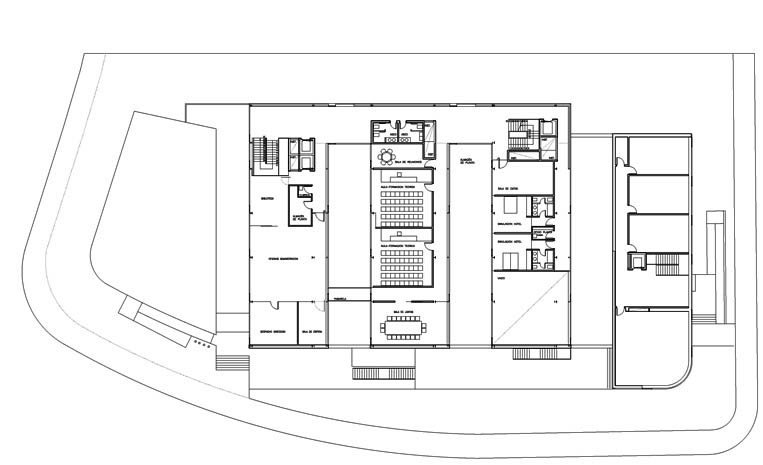

  • CCT_MURCIA_PLANTA 02 CCT_MURCIA_PLANTA 02 CCT_MURCIA_PLANTA 02

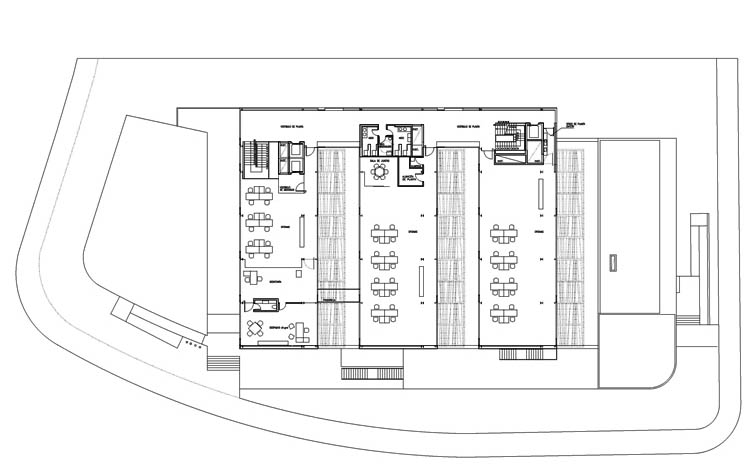

  • CCT_MURCIA_PLANTA 03_REGION DE MURCIA TURISTICA CCT_MURCIA_PLANTA 03_REGION DE MURCIA TURISTICA CCT_MURCIA_PLANTA 03_REGION DE MURCIA TURISTICA

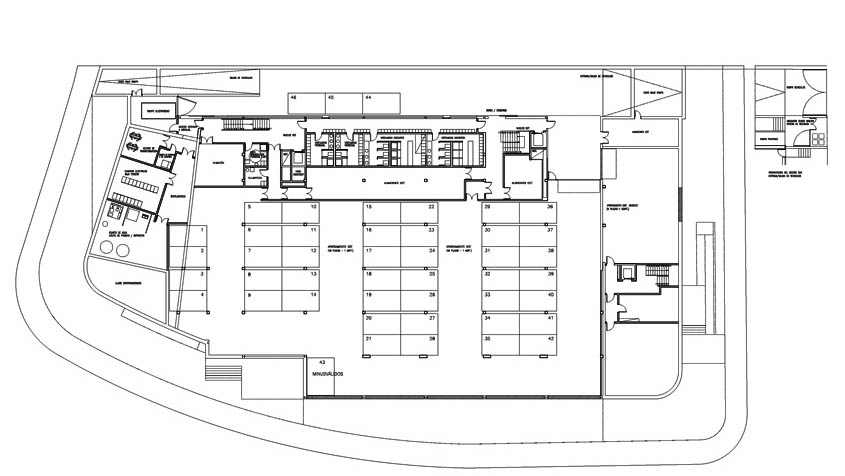

  • CCT_MURCIA_PLANTA BAJO RASANTE_GARAJE E INSTALACIONES CCT_MURCIA_PLANTA BAJO RASANTE_GARAJE E INSTALACIONES CCT_MURCIA_PLANTA BAJO RASANTE_GARAJE E INSTALACIONES

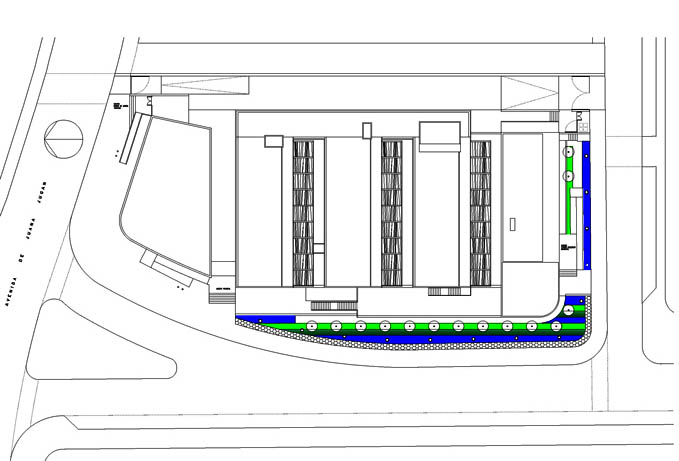

  • CCT_MURCIA_PLANTA DE CUBIERTAS CCT_MURCIA_PLANTA DE CUBIERTAS CCT_MURCIA_PLANTA DE CUBIERTAS

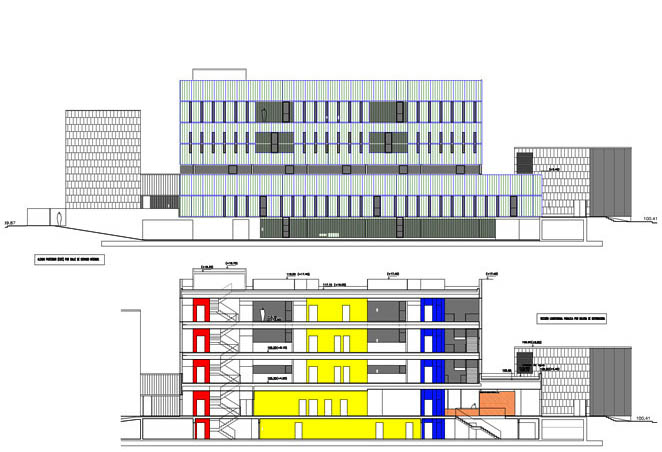

  • CCT_MURCIA_ALZADO ESTE_SECCION LONGITUDINAL ESTE CCT_MURCIA_ALZADO ESTE_SECCION LONGITUDINAL ESTE CCT_MURCIA_ALZADO ESTE_SECCION LONGITUDINAL ESTE

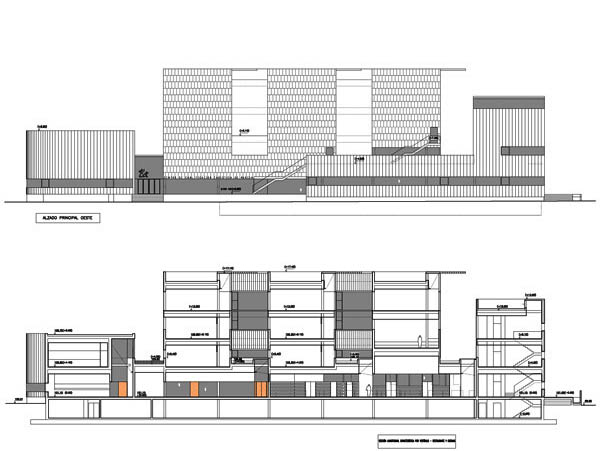

  • CCT_MURCIA_ALZADO OESTE_SECCION LONGITUDINAL CARACTERISTICA CCT_MURCIA_ALZADO OESTE_SECCION LONGITUDINAL CARACTERISTICA CCT_MURCIA_ALZADO OESTE_SECCION LONGITUDINAL CARACTERISTICA

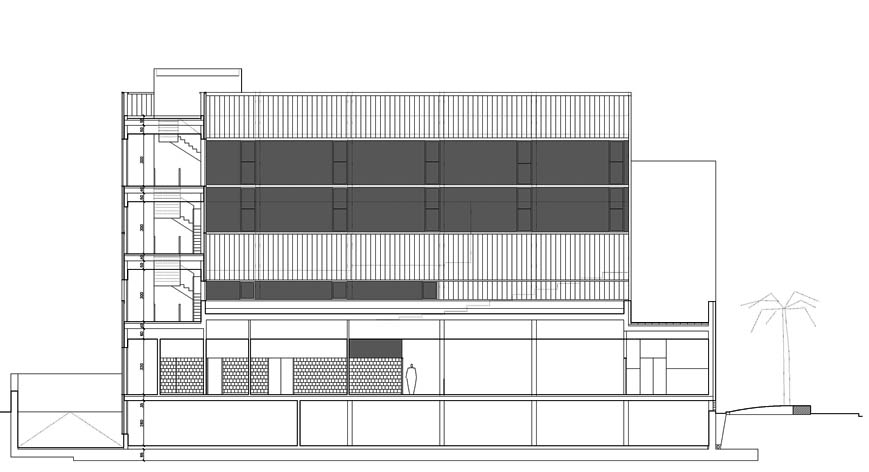

  • CCT_MURCIA_SECCION TRANSVERSAL CON ALZADO NORTE DEL PEINE CCT_MURCIA_SECCION TRANSVERSAL CON ALZADO NORTE DEL PEINE CCT_MURCIA_SECCION TRANSVERSAL CON ALZADO NORTE DEL PEINE

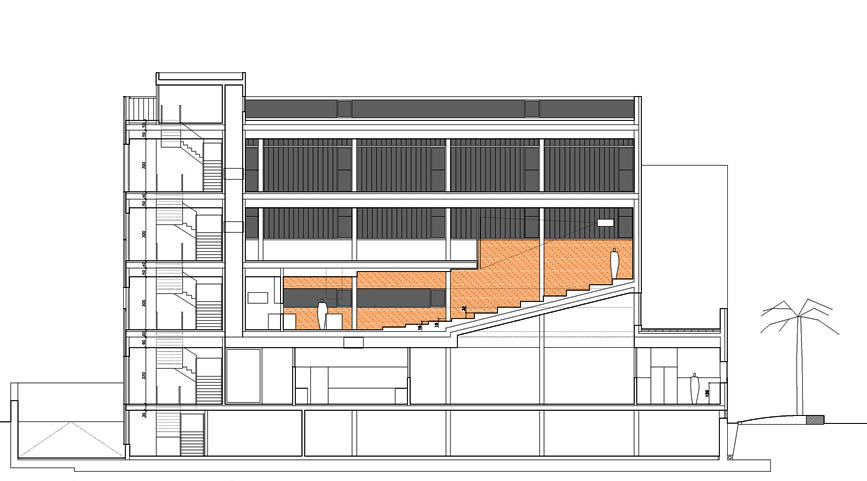

  • CCT_MURCIA_SECCION TRANSVERSAL POR AULA DE DEMOSTRACION DE COCINA CCT_MURCIA_SECCION TRANSVERSAL POR AULA DE DEMOSTRACION DE COCINA CCT_MURCIA_SECCION TRANSVERSAL POR AULA DE DEMOSTRACION DE COCINA

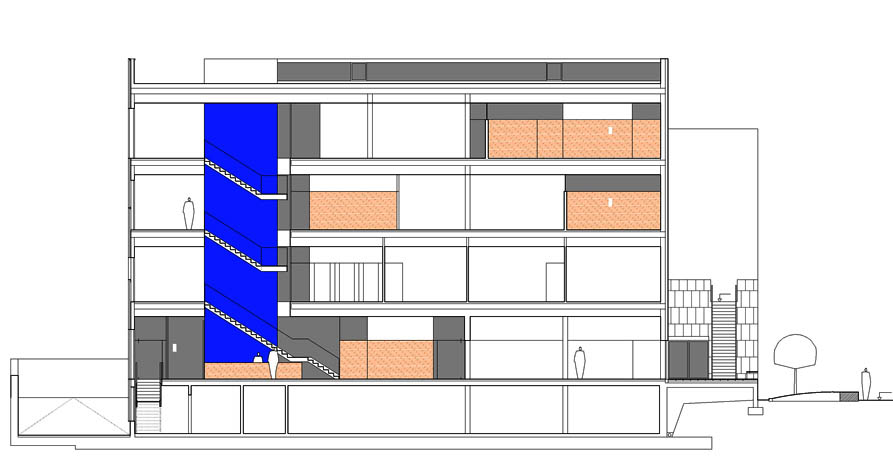

  • CCT_MURCIA_SECCION TRANSVERSAL POR ESCALER PRINCIPAL Y VESTIBULO CCT_MURCIA_SECCION TRANSVERSAL POR ESCALER PRINCIPAL Y VESTIBULO CCT_MURCIA_SECCION TRANSVERSAL POR ESCALER PRINCIPAL Y VESTIBULO

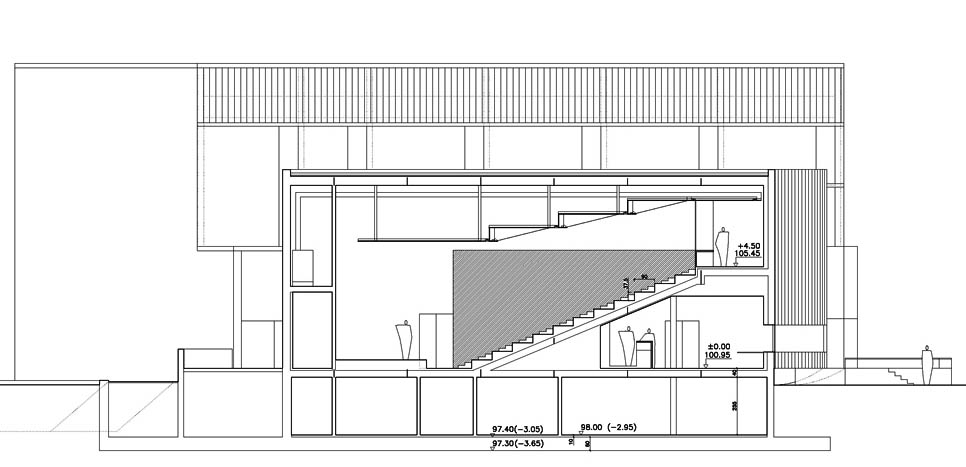

  • CCT_MURCIA_SECCION TRANSVERSAL POR SALON DE ACTOS Y CAFETERIA CCT_MURCIA_SECCION TRANSVERSAL POR SALON DE ACTOS Y CAFETERIA CCT_MURCIA_SECCION TRANSVERSAL POR SALON DE ACTOS Y CAFETERIA


CENTRO  DE CUALIFICACION TURÍSTICA  - MURCIA
ORGANIZACION DE LOS USOS

EL EDIFICIO ORGANIZA LOS USOS SEGÚN UN ESQUEMA CLÁSICO “EN PEINE”, GENERADO A PARTIR DE UNA FORMA COMPACTA, ESCUETA Y BÁSICAMENTE PARALEPIPEDICA; CONDICIONADA POR LA FORMA DEL SOLAR,  Y SENSIBLE A LA UBICACIÓN DE LAS AVENIDAS PRINCIPALES Y LAS VISTAS MEJORES “ESPERADAS” HACIA LAS NUEVAS ZONAS VERDES.

ARRANCA CON UNA BASE / ZOCALO CONTINUA Y HOMOGÉNEA DOMINADA POR EL “PLATO FUERTE” DEL PROGRAMA: LAS COCINAS, EN TORNO AL CUAL GIRAN Y SE JUSTIFICAN UNA BUENA PARTE DEL RESTO DE USOS.

EN ALTURA, LA CAJA SE ABRE, Y EMERGE UNA SECUENCIA DE CINCO MODULOS / EDIFICIOS INDEPENDIENTES QUE DEJAN ENTRE SÍ PATIOS DE LUZ MEDITERRÁNEOS, ABIERTOS AL EXTERIOR, SOMBREADOS Y DULCIFICADOS CON UN SUELO – LUCERNARIO DE AGUA – CRISTAL.

EL PROGRAMA DEL EQUIPAMIENTO EUCATIVO MUNICIPAL SE DESARROLLA EN UN CUERPO PROPIO E INDEPENDIENTE, SI BIEN INTEGRADO FORMALMENTE EN LA PROPUESTA GLOBAL.

EL EDIFICIO SE REALZA ELEVANDO LA PLANTA BAJA Y EL ACCESO UN METRO RESPECTO AL ENTORNO, LO QUE POSIBILITA INDEPENDENCIA Y ALTURA, AL MISMO TIEMPO QUE ILUMINACIÓN Y VENTILACIÓN NATURAL PARA LA ZONA SEMISÓTANO.

EL AMBITO “GASTRONOMICO” ACAPARA EL NIVEL DE CALLE, CAFETERIA, RESTAURANTE Y COMEDOR SE ERIGEN EN “ESCAPARATE” IDEAL DONDE EXPONER / PONER EN PRACTICA / DEGUSTAR LAS ACTIVIDADES QUE SE DESARROLLAN EN EL CENTRO. POR ESTE MOTIVO OCUPAN LAS FACHADAS PRIVILEGIADAS, LLAMANDO LA ATENCIÓN DEL TRANSEÚNTE, CON ACCESO PROPIO; CUBRIENDO UNA BUENA PARTE DE LA LONGITUD DE FACHADA (TRANSPARENTE)

ESTA FILOSOFIA SE TRASLADA A ALGUNA ESPECIALIDAD, COMO EL AULA DE PANADERIA Y PASTELERIA, QUE SE PUEDE SEGUIR SU MOVIMIENTO DESDE EL EXTERIOR.

EL RESTO DE COCINAS SE ORGANIZAN EN FORMA RETICULAR, ILUMINADAS CENITALMENTE Y BIEN COMUNICADAS: PARA SERVIR EL RESULTADO DE SU PRODUCCIÓN AL COMEDOR / RESTAURANTE U OTRAS DEPENDENCIAS DEL EDIFICIO; PARA SER APROVISIONADAS DESDE EL EXTERIOR POR EL ACCESO SUR.

EN EL ACCESO PRINCIPAL, EL VESTÍBULO RELACIONA LA SALA DE CONFERENCIAS (PIEZA FORMALMENTE SINGULAR, QUE ASUME LA ESQUINA CURVA DEL SOLAR); INFORMACIÓN Y ZONA ADMINISTRATIVA EXTERNA; ENLAZA CON LA CAFETERIA Y EL RESTAURANTE; Y A TRAVES DE LA GALERIA Y EL NUCLEO DE COMUNICACIÓN VERTICAL CON LAS COCINAS Y EL RESTO DEL EDIFICIO.

AL RESTAURANTE SE LE DOTA DE TERRAZA EXTERIOR, PARA AMPLIACIÓN Y COMPLEMENTO DE  SUS POSIBILIDADES, MAS AUN EN UNA ZONA DE CLIMA BENIGNO COMO MURCIA.

EN PLANTAS SUPERIORES LA APARICION DE LOS TRES MODULOS / EDIFICIOS AGRUPA / JERARQUIZA EL PROGRAMA SEGÚN USOS AFINES.

FORMALMENTE SEMEJANTES, CADA UNO SE DESARROLLA EN DOS ALTURAS DE ACTIVIDADES, MAS LA DE AMPLIACIÓN PARA OFICINAS Y DESPACHO DE DIRECCIÓN GRAL. DE PROMOCIÓN TURÍSTICA. CADA PLANTA DE 9.5  X 28m (266m²) SE ENTIENDE COMO ESPACIO LIBRE PARA SUBDIVIDIR SEGÚN NECESIDADES, CON UNA DISPOSICIÓN NATURAL, POR EL TAMAÑO DE PIEZAS SOLICITADO, DE PASILLO LATERAL EN FACHADA SUR Y AULAS SOBRE FACHADA NORTE,  MÁS FAVORABLE CLIMATICAMENTE HABLANDO.

HACIENDO UN RECORRIDO DE SUR A NORTE, EL PRIMER MODULO AGRUPA LOS USOS DE “PRACTICA HOTELERA” (SIMULACIÓN HABITACIÓN DE HOTEL + SALA DE CATAS / CAFETERIA DE FORMACIÓN + DEMOSTRACIÓN DE COCINA)

EL SEGUNDO MODULO SE ESPECIALIZA EN LA FORMACIÓN TEORICA, AULAS; Y EL TERCERO RECOGE LAS ACTIVIDADES COMPLEMENTARIAS Y DE APOYO (ADMINISTRACIÓN + DIRECCIÓN + SALA DE JUNTAS / DESPACHO DE PROFESORES + BIBLIOTECA + INFORMATICA)

EN HORIZONTAL TODOS LOS MODULOS SE COMUNICAN A TRAVES DE LA GALERIA AL ESTE Y DEJAN EN CABEZA, FRENTE A LOS PATIOS, UN AMPLIO ESPACIO DE PASO Y RELACION.

CADA PLANTA SE DOTA DE LA CORRESPONDIENTE DOTACIÓN DE ASEOS Y PEQUEÑO ALMACEN.

EN PLANTA SEMISÓTANO SE DESARROLLAN APARCAMIENTOS INDEPENDIENTES CCT-EQ.ED. MUNICIPAL, CON ACCESO DESDE LA ESQUINA SURESTE; SE HABILITA ESPACIO PARA VESTUARIOS / ASEOS DE PERSONAL Y DOCENTES CON ILUMINACIÓN NATURAL, BIEN COMUNICADOS CON EL NUCLEO VERTICAL A PLANTAS Y APARCAMIENTO Y UNA ZONA PARA INSTALACIONES Y ALMACENES
