LEMA:"LONJA DE PALMAS"
NAVARRO - MOSSENTA - NOGAL ARQUITECTOS, S.L.
FELIPE NOGAL BRAVO, co-autor como Arquitecto Socio

CENTRO DE INTERPRETACION DEL CASCO ANTIGUO - BALUARTE DEL PRINCIPE - PALMA DE MALLORCA| 2007 - CONCURSO DE IDEAS

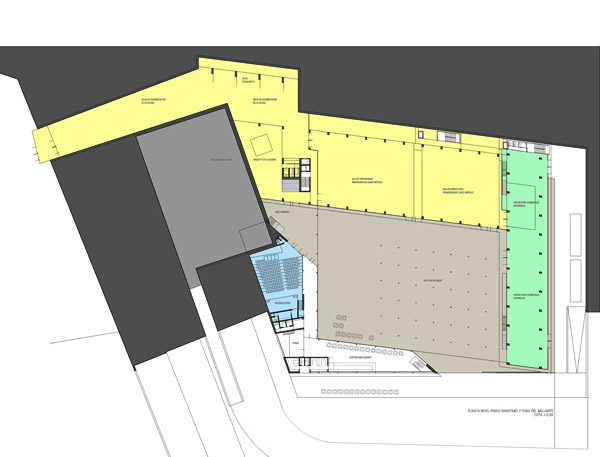

  • CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL INFERIOR_PASEO MARITIMO (NIVEL +00) CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL INFERIOR_PASEO MARITIMO (NIVEL +00) CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL INFERIOR_PASEO MARITIMO (NIVEL +00)

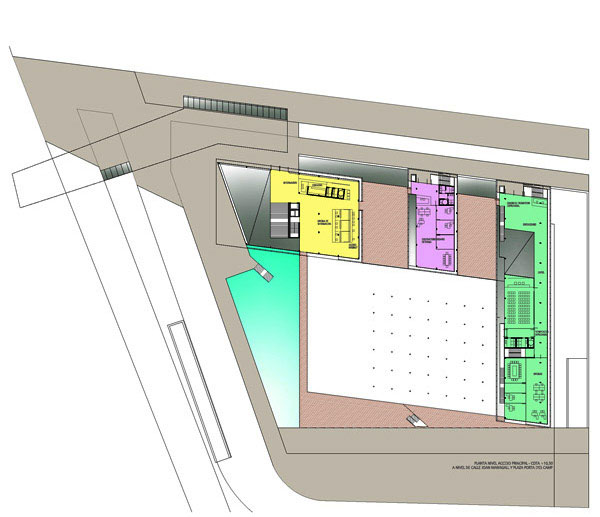

  • CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL ACCESO PRINCIPAL (NIVEL +01) CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL ACCESO PRINCIPAL (NIVEL +01) CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL ACCESO PRINCIPAL (NIVEL +01)

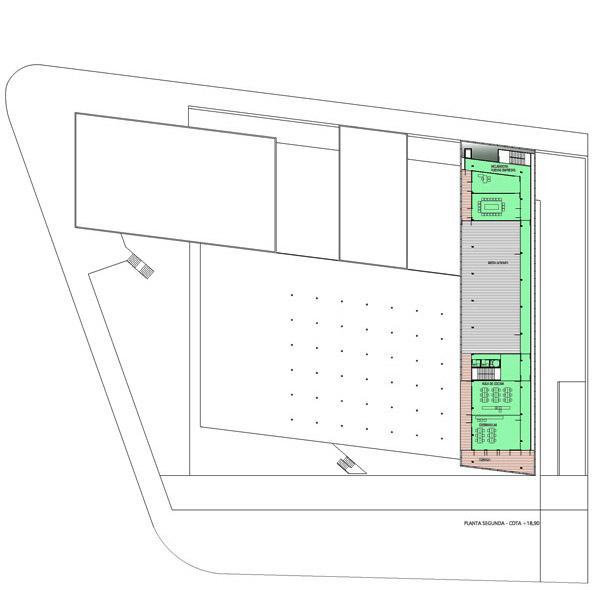

  • CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL +02 CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL +02 CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL +02
  • CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL +03 CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL +03 CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL +03

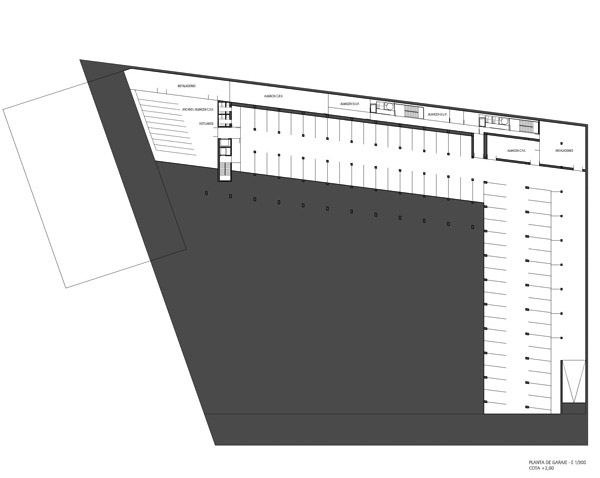

  • CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL BAJO RASANTE -01 CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL BAJO RASANTE -01 CENTRO_INTERPRETACION_MALLORCA_PLANTA NIVEL BAJO RASANTE -01

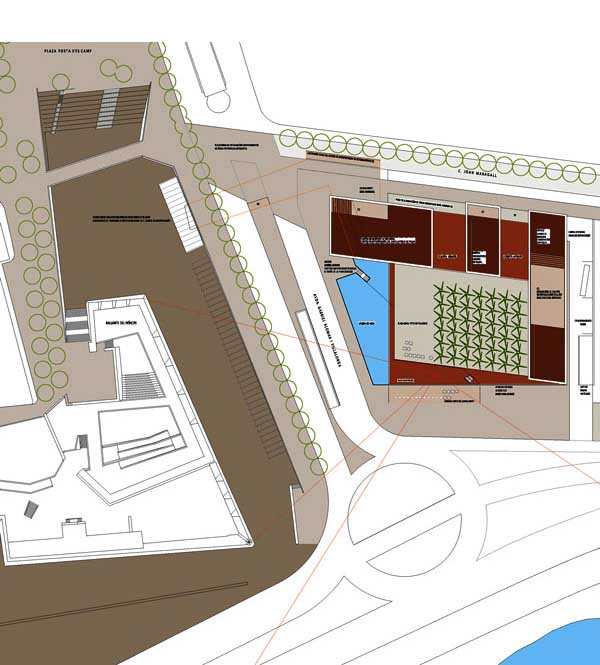

  • CENTRO_INTERPRETACION_MALLORCA_PROPUESTA GLOBAL_INTEGRACION URBANISTICA CENTRO_INTERPRETACION_MALLORCA_PROPUESTA GLOBAL_INTEGRACION URBANISTICA CENTRO_INTERPRETACION_MALLORCA_PROPUESTA GLOBAL_INTEGRACION URBANISTICA

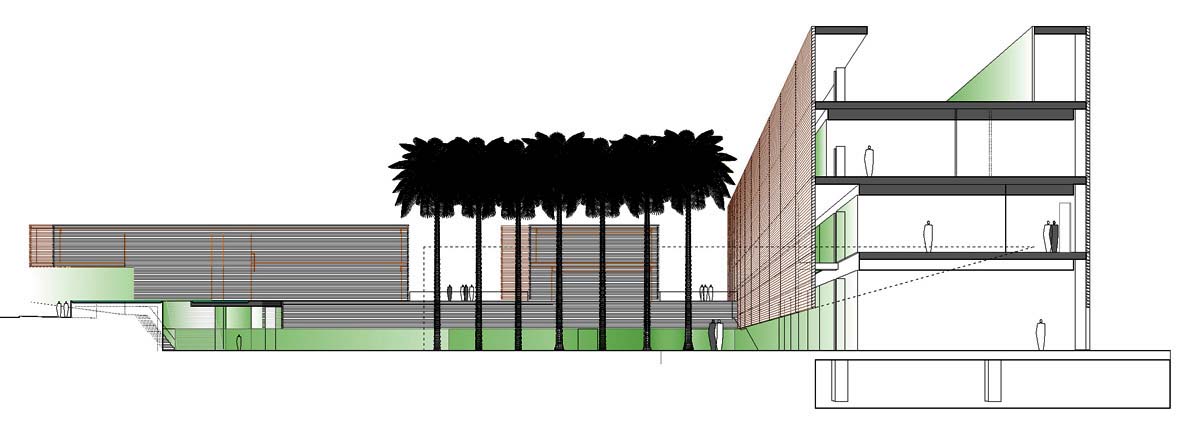

  • CENTRO_INTERPRETACION_MALLORCA_PERSPECTIVA SECCIONADA POR PATIO CENTRO_INTERPRETACION_MALLORCA_PERSPECTIVA SECCIONADA POR PATIO CENTRO_INTERPRETACION_MALLORCA_PERSPECTIVA SECCIONADA POR PATIO

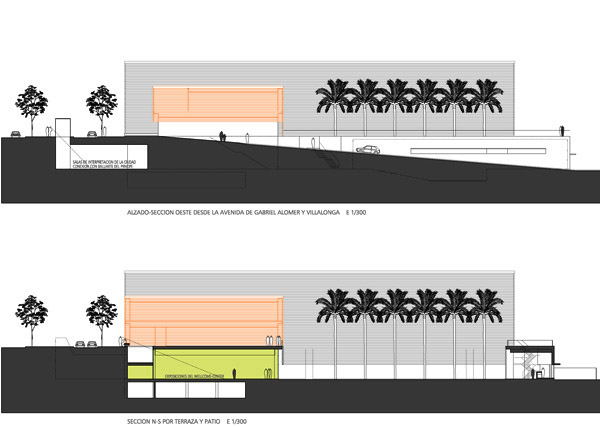

  • CENTRO_INTERPRETACION_MALLORCA_ALZADO OESTE_SECCION NORTE-SUR POR TERRAZA Y PATIO CENTRO_INTERPRETACION_MALLORCA_ALZADO OESTE_SECCION NORTE-SUR POR TERRAZA Y PATIO CENTRO_INTERPRETACION_MALLORCA_ALZADO OESTE_SECCION NORTE-SUR POR TERRAZA Y PATIO

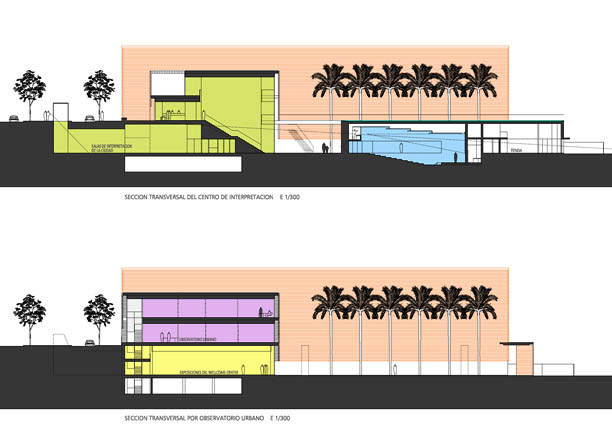

  • CENTRO_INTERPRETACION_MALLORCA_ALZADO OESTE_SECCION TRANSVERSAL CENTRO INTERPRETACION Y OBSERVATORIO URBANO CENTRO_INTERPRETACION_MALLORCA_ALZADO OESTE_SECCION TRANSVERSAL CENTRO INTERPRETACION Y OBSERVATORIO URBANO CENTRO_INTERPRETACION_MALLORCA_ALZADO OESTE_SECCION TRANSVERSAL CENTRO INTERPRETACION Y OBSERVATORIO URBANO

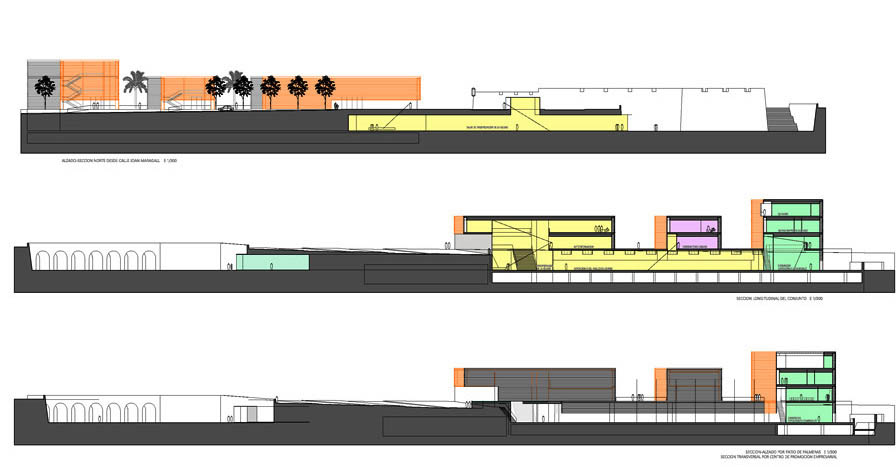

  • CENTRO_INTERPRETACION_MALLORCA_ALZADO NORTE_SECCION LONGITUDINAL DE CONUNTO_Y CENTRO DE INTERPRETACION CENTRO_INTERPRETACION_MALLORCA_ALZADO NORTE_SECCION LONGITUDINAL DE CONUNTO_Y CENTRO DE INTERPRETACION CENTRO_INTERPRETACION_MALLORCA_ALZADO NORTE_SECCION LONGITUDINAL DE CONUNTO_Y CENTRO DE INTERPRETACION


LONJA DE PALMAS
CLARIDAD ORGANIZATIVA

LOS USOS SE ORGANIZAN SEGÚN UN CUADRILATERO ENTORNO A UN PATIO, QUE PERMITE OCUPAR Y CUALIFICAR EL SOLAR, PERO DEJANDO LA  MAYOR PARTE DEL MISMO COMO SUELO LIBRE PUBLICO.

DOS DE ESOS LADOS  ESTAN CONCEBIDOS CON LA IDEA DE PLATAFORMA – MIRADOR SOLAPADA EN EL DESNIVEL DEL TERRENO (APROX. 5M):
- EL SUR, HACIA EL MAR; Y
- EL OESTE, AL BALUARTE Y AL CASCO HISTORICO DE PALMA.

ENCIERRAN EL PÀTIO SIN QUITAR VISTAS A LOS OTROS DOS LADOS, QUE RETRASAN EL VOLUMEN EDIFICADO RESPECTO AL BALUARTE Y AL FRENTE MARITIMO, HASTA ALINEARSE CON JOAN MARAGALL, ATENUANDOLO AUN MAS CON LA PLANTACION DE PALMERAS QUE SE INTERPONE.

EL PATIO SE CONFIGURA COMO UN REMANSO DE SOMBRA Y PAZ, UN NUEVO ESPACIO PARA LA CIUDAD CON EL SIGNIFICADO DE ACOGIDA, PERO TAMBIEN PARA AYUDAR A ADENTRARNOS EN EL CENTRO DE INTERPRETACION Y PREPARARNOS A LA VISITA DEL CASCO ANTIGUO

EL CUERPO BAJO (PODIUM) Y TOTALMENTE ACRISTALADO DEL PERIMETRO PERMITE DAR CONTINUIDAD AL EDIFICIO INDEPENDIZANDO LAS DIFERENTES PARTES.

SOBRESALEN LOS VOLUMENES PARALEPIPEDICOS Y ABSTRACTOS DE LOS TRES USOS PROPUESTOS, DIFERENCIADOS, Y CON FUNCIONAMIENTO INDEPENDIENTE:

- EL CENTRO DE ACOGIDA DE VISITANTES–CENTRO DE INTERPRETACION, EN LA MEJOR POSICION Y RELACION CON EL CASCO ANTIGUO. SE RETRANQUEA DE LAS ALINEACIÓNES A CALLES ADYACENTES PARA AMPLIAR EL ESPACIO PUBLICO PEATONAL, Y SE LE DOTA DE UNA COMUNICACIÓN DIRECTA EN SUPERFICIE Y SUBTERRANEA CON EL BALUARTE DEL PRINCIPE Y LA PLAZA PORTA D’ES CAMP;
- LA SEDE DEL OBSERVATORIO URBANO DE PALMA, EN UNA POSICION INTERMEDIA. BIEN ACCESIBLE, IDENTIFICABLE, PERO RETIRADO RESPECTO AL FLUJO DE LOS VISITANTES; Y
- EL  CENTRO DE EMPRESAS E INNOVACION COMERCIAL CON UNA ALTURA MAS, AL ESTE. PERMITE UNA TRANSICIÓN VOLUMÉTRICA Y FORMAL CON LAS NUEVAS ACTUACIONES EN LAS MANZANAS PREVISTAS DEL FRENTE MARÍTIMO RENOVADO (RECORDAR QUE PARA ELLAS SE HAN ASIGNADO HASTA 7 PLANTAS) .

LOS VOLUMENES EMERGENTES NO PRETENDEN NINGUN PROTAGONISMO, DEJANDO ESTA PREEMINENCIA, DESDE EL MAR, PARA LAS MURALLAS Y, EN UNA DISTANCIA MAS CORTA, AL BALUARTE DEL PRINCIPE.

SE SEPARAN DEL VIAL MEDIANTE UN FRANJA REHUNDIDA (PATIO INGLES – LUCERNARIO) QUE LES CONFIERE MAYOR AUTONOMÍA FORMAL.

ENTRE ELLOS, SENDAS TERRAZAS – MIRADOR (CUBIERTA DEL “PODIUM”) OBSERVATORIO PRIVILEGIADO Y LUGAR DE RELAJACIÓN DEL VISITANTE.

SE PROCURA UNA ORGANIZACIÓN FLEXIBLE DE LOS USOS, DOTANDO A LOS EDIFICIOS DE UNA CRUJIA SUFICIENTEMENTE PROFUNDA Y COMPARTIMENTANDO LOS ESPACIOS SEGÚN NECESIDADES, BASADA EN UNA GALERIA O ESPACIO DE DISTRIBUCION  Y UNA DISPOSICION ALINEADA DE LAS PIEZAS.

EL PATIO

EL ACCESO SUR AL EDIFICIO SE EFECTUA A TRAVES DEL PATIO DE PALMERAS,

EN TORNO A EL SE ORGANIZAN:
EN LOS LADOS NORTE Y ESTE LOS ESPACIOS EXPOSITIVOS DEL CENTRO DE INTERPRETACIÓN (1500M2) Y DEL CENTRO DE PROMOCION EMPRESARIAL (900M2). TOTALMENTE ABIERTOS AL PATIO, TIENEN LA SUFICIENTE FLEXIBILIDAD (ORGANIZATIVA, ESTRUCTURAL, ILUMINACIÓN NATURAL, ETC) PARA FUNCIONAR DE MANERA INDEPENDIENTE O COORDINADA, E INCLUSO AMPLIAR SU USO SIMULTÁNEO CON ESPACIOS EN PLANTAS SUPERIORES.

EL SALON DE ACTOS, ESPACIO DOCENTE Y CULTURAL, CONCEBIDO COMO UNA SALA FUNCIONAL Y POLIVALENTE, CON CAPACIDAD Y ESCENARIO REALZADO DE TAMAÑO SUFICIENTE (195 BUTACAS; ESCENARIO DE 32 m² - 8x4 m - ALTURA LIBRE 5m), APTO PARA MULTIPLES ACTIVIDADES ALTERNATIVAS Y DE DINAMIZACION CULTURAL: CONFERENCIAS, CINE, TEATRO, CONCIERTOS, ETC.

A CONTINUACIÓN, PARTICIPANDO DEL MISMO AMBITO EN UNA POSICION ESTRATEGICA DE FACIL ACCESIBILIDAD DESDE EL CENTRO DE ACOGIDA DE VISITANTES–CENTRO DE INTERPRETACION, LA CAFETERIA-RESTAURANTE, ABIERTA AL MAR EN EL SUR Y AL PATIO DE PALMERAS AL NORTE, CON FACIL EXPANSION EXTERIOR A LA TERRAZA SUPERIOR Y AL PATIO  Y SUMINITRADA DE FORMA INDEPENDIENTE POR LA FACHADA SUR.

A SU LADO LA TIENDA, QUE PUEDE SER INDEPENDIENTE O PUEDE ESTAR INTEGRADA CON LA CAFETERIA. EN UNA POSICION DE PASO CASI OBLIGADO Y CON ACCESO TAMBIEN DESDE EL EXTERIOR.

UN ATRIO ABIERTO, AL OESTE, QUE CONECTA CON GABRIEL ALOMAR, PERMITE UN ACCESO INDEPENDIENTE A TODO EL AMBITO DESCRITO, Y AL CENTRO DE INTERPRETACIÓN, Y FORMALIZA UNA ZONA FÁCILMENTE CONTROLABLE Y AISLABLE DEL RESTO DEL EDIFICIO PARA SU FUNCIONAMIENTO FUERA DE LAS HORAS DE APERTURA DEL CENTRO DE VISITANTES.

CENTRO DE VISITANTES-INTERPRETACION DE LA CIUDAD

EL ACCESO AL VESTÍBULO PRINCIPAL SE EFECTUA DESDE EL ESPACIO PUBLICO HABILITADO EN LA ESQUINA GABRIEL ALOMAR / JOAN MARAGALL, PROTEGIDO POR EL FORMIDABLE VUELO DE LA PLANTA SUPERIOR, EN UN MOVIMIENTO QUE INVITA, YA DESDE EL EXTERIOR, A PARTICIPAR DE LA VIDA DEL EDIFICIO.

EL ESPACIO INTERIOR SE DESARROLLA ALREDEDOR DE UN GRAN VACIO QUE GRAVITA SOBRE LA MAQUETA DE LA CIUDAD, PERMANENTEMENTE A LA VISTA.

DESDE EL VESTIBULO PODEMOS LLEGAR DE FORMA CONTROLADA A TODOS LOS USOS Y DEPENDENCIAS. UNA GRAN ESCALINATA RELACIONA LOS DOS NIVELES PRINCIPALES:

- EN EL ACCESO, LOS SERVICIOS DE INFORMACIÓN, CONTROL, CONSIGNA Y ASEOS. LA INFORMACIÓN TURÍSTICA Y LAS SALAS DE AUTOINFORMACION Y DOCUMENTACION;
- EN EL NIVEL INFERIOR, LA GRAN MAQUETA INTERACTIVA DE LA CIUDAD, QUE SIRVE DE INTRODUCCIÓN Y REFERENTE PARA LAS SALAS DE INTERPRETACIÓN DE LA CIUDAD Y LOS ESPACIOS POLIVALENTES ASOCIADOS;

ESTAS SALAS SON SUBTERRANEAS, PERO CON UNA GENEROSA ILUMINACION CENITAL DESDE LOS BULEVARES, MEDIANTE LUCERNARIOS-FARO LINEALES QUE SE DESTACAN EN EL PASEO.
POR SU TEMÁTICA Y DISPOSICIÓN SE CONVIERTEN EN LA CONEXIÓN NECESARIA CON EL BALUARTE DEL PRINCIPE Y LA PLAZA PORTA D’ES CAMP, DOTÁNDOLES DE UN ACCESO  AL FOSO DEL BALUARTE SIGNIFICADA POR UNA POTENTE MARQUESINA SOBRE EL MURO DE CONTENCIÓN.

EN LA PLANTA SUPERIOR DEL CENTRO DE VISITANTES SE DISPONEN LAS OFICINAS, EL AREA DE DIRECCIÓN Y LAS SALAS DE REUNIONES.

OBSERVATORIO URBANO
CENTRO DE EMPRESAS E INNOVACION COMERCIAL

PUEDEN FUNCIONAR DE MANERA INDEPENDIENTE Y SEPARADA.
DISPONEN DE ACCESOS PROPIOS POR LA FACHADA NORTE, DESDE JOAN MARAGALL, A LOS QUE SE ASOCIAN LOS NÚCLEOS DE ESCALERAS Y ASCENSORES, EN SENDAS CAJAS TRANSPARENTES.

LAS SUPERFICIES SON DIAFANAS Y FÁCILMENTE MODULABLES / SUBDIVIDIBLES SEGÚN USOS-NECESIDADES.

EL  CENTRO DE EMPRESAS E INNOVACION COMERCIAL, MAS LARGO, UNE LOS ESPACIOS EXPOSITIVOS DEL CENTRO DE TECNIFICACIÓN (N-1, ACCESO) CON EL AREA DE EXPOSICIONES COMERCIALES Y SHOWROOM (N-0, PATIO) A LOS QUE PUEDE APOYAR. AMBOS ESTAN COMUNICADOS POR UN AMPLIO VACIO Y ESCALERAS PROPIAS.

EN DOS PLANTAS SUPERIORES SE DISPONE EL RESTO DEL PROGRAMA (AULAS, INCUBADORA DE NUEVAS EMPRESAS, CIBERNARIUM, COCINA DEMOSTRACIÓN, ETC)

EL ACCESO AL PARKING (BAJO RASANTE, 81 PLAZAS COMO MINIMO) SE EFECTUA POR EL LUGAR TOPOGRÁFICAMENTE MAS BAJO, EL PASEO MARITIMO HACIA LEVANTE, DISPONIENDO UN CALLEJON DE SERVICIO EN LA MEDIANERIA CON EL SOLAR ADYACENTE, QUE PERMITE SEPARAR VOLUMETRICAMENTE NUESTRO EDIFICIO, Y DONDE SE PUEDEN LOCALIZAR UNAS DISCRETAS PLAZAS DE APARCAMIENTO EN SUPERFICIE, INCLUSO PARA ALGUNOS AUTOBUSES; ES LA ENTRADA A LAS INSTALACIONES Y LUGAR PREFERENTE PARA CARGA-DESCARGA DE ALMACENES Y SALAS DE EXPOSICIONES.

MEDIDAS CORRECTORAS MEDIOAMBIENTALES

EL EDIFICIO MODIFICA EL ENTORNO NATURAL EXTERNO PARA MODERAR EL CLIMA.
EL OBJETIVO ES CONSEGUIR UN CONFORT INTERIOR OPTIMO (TERMICO, VISUAL, ACUSTICO, ETC) OBTENIENDO EL MÁXIMO RENDIMIENTO DE LOS RECURSOS ARQUITECTÓNICOS, PAISAJISTICOS Y DE SITUACIÓN, ANTES DE UTILIZAR (MASIVA E INDISCRIMINADAMENTE) LAS INSTALACIONES TÉCNICAS AL USO.

PARA ELLO, LAS SOLUCIONES TRADICIONALES DE LAS CONSTRUCCIONES MEDITERRÁNEAS NOS DAN LA PAUTA DE LO MEDIAMBIENTALMENTE SALUDABLE:
EL PATIO, COMO ELEMENTO PERFECTO DE VENTILACIÓN Y ACONDICIONAMIENTO AMBIENTAL; PLANTACION DE PALMERAS PARA CREAR SOMBRAS  EN LAS ORIENTACIONES MENOS FAVORABLES (SUR Y OESTE) Y FILTRAR EL AIRE; DISPOSICION DE LAMINAS DE AGUA PARA REFRESCAR EL AMBIENTE;

EN LOS EDIFICIOS, SE PRESTA ESPECIAL ATENCION A LAS FACHADAS Y LAS CUBIERTAS (ENVOLVENTES=ZONAS DE CONTACTO CON EL EXTERIOR).
SE PROPONE UN SISTEMA DE “DOBLE MEMBRANA” SEPARADAS ENTRE SI 80CM POR UNA CAMARA DE AIRE Y MANTENIMIENTO, QUE SIRVE DE TERMORREGULADOR NATURAL Y CONTROL SOLAR.

LA MEMBRANA EXTERIOR, QUE DETERMINA LA VISION/ACABADO DEL EDIFICIO, ES UNA CELOSIA CONTINUA DE LAMAS CERÁMICAS EN SU COLORACIÓN NATURAL EXTENDIDA A TODAS LAS SUPERFICIES.
LA MEMBRANA INTERIOR ES UNA PIEL CONTINUA DE VIDRIO DE CONTROL TERMICO.

CON ESTA DISPOSICIÓN ASEGURAMOS LA ABUNDANCIA DE LUZ NATURAL Y LA VISION DEL EXTERIOR, SIN INCIDENCIA DIRECTA DE RAYOS SOLARES.
LA CAMARA INTERIOR, SIMULTÁNEAMENTE CON EL PATIO DE PALMERAS Y LAS LAMINAS DE AGUA, FUNCIONA COMO UNA CHIMENEA DE VENTILACIÓN NATURAL.

ADEMÁS DE CUMPLIMENTAR LA NORMATIVA C.T.E. (CODIGO TÉCNICO DE LA EDIFICIACION), DE FORMA COMPLEMENTARIA Y PARA APROVECHAR LA EXCELENTE ORIENTACIÓN Y HORAS DE SOL, SE PROPONE LA INSTALACIÓN DE PANELES SOLARES FOTOVOLTAICOS EN CUBIERTA, QUE ASEGUREN LA AUTONOMIA EN EL SUMINISTRO HASTA UN MINIMO DEL 30% DE NECESIDADES EN HORAS DE MAYOR DEMANDA. EL PROPIO SISTEMA DE PANELES SUPONE UN AISLAMIENTO COMPLEMENTARIO EXCELENTE PARA LA CUBIERTA.
