NUEVO ACUARTELAMIENTO DE LA GUARDIA CIVIL - ÚBEDA – JAÉN | MINISTERIO DEL INTERIOR  |  2011 - CONCURSO

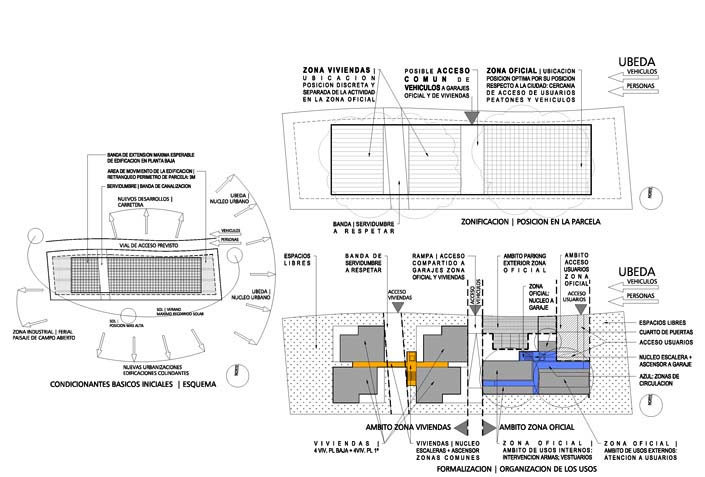

  • 2011_GUARDIA_CIVIL_UBEDA_ESQUEMAS DE IMPLANTACION Y PROPUESTA 2011_GUARDIA_CIVIL_UBEDA_ESQUEMAS DE IMPLANTACION Y PROPUESTA 2011_GUARDIA_CIVIL_UBEDA_ESQUEMAS DE IMPLANTACION Y PROPUESTA

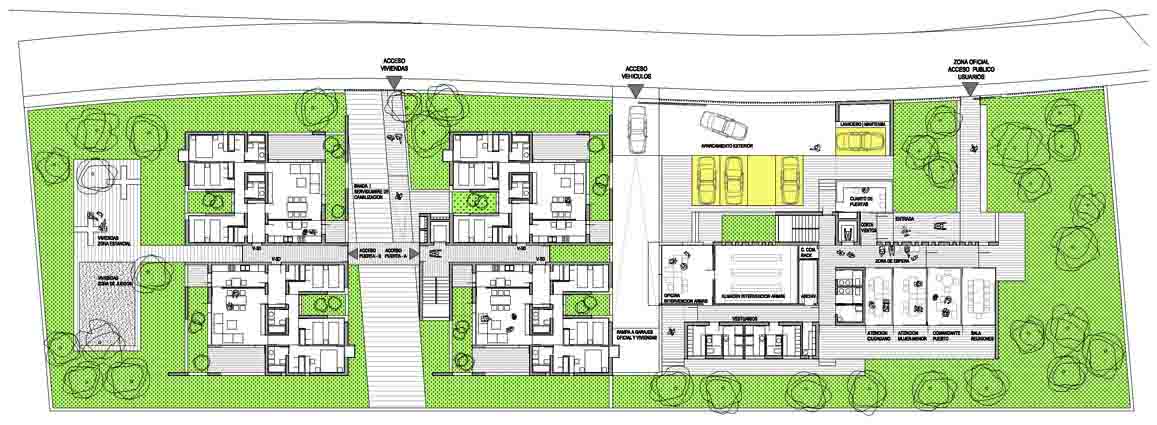

  • 2011_GUARDIA_CIVIL_UBEDA_PL BAJA_ACCESO PRINCIPAL 2011_GUARDIA_CIVIL_UBEDA_PL BAJA_ACCESO PRINCIPAL 2011_GUARDIA_CIVIL_UBEDA_PL BAJA_ACCESO PRINCIPAL

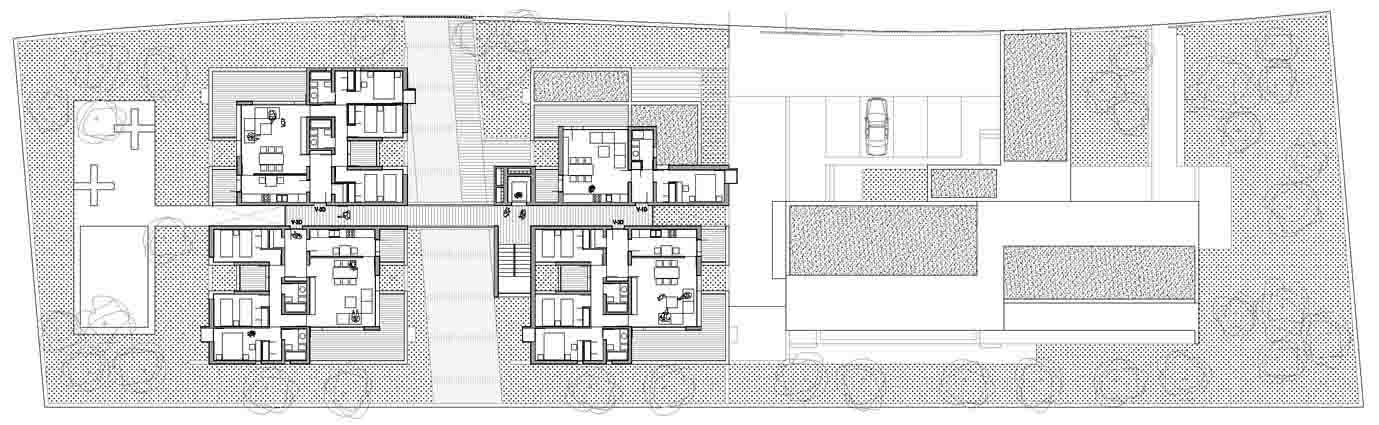

  • 2011_GUARDIA_CIVIL_UBEDA_PL PRIMERA_AREA VIVIENDAS 2011_GUARDIA_CIVIL_UBEDA_PL PRIMERA_AREA VIVIENDAS 2011_GUARDIA_CIVIL_UBEDA_PL PRIMERA_AREA VIVIENDAS

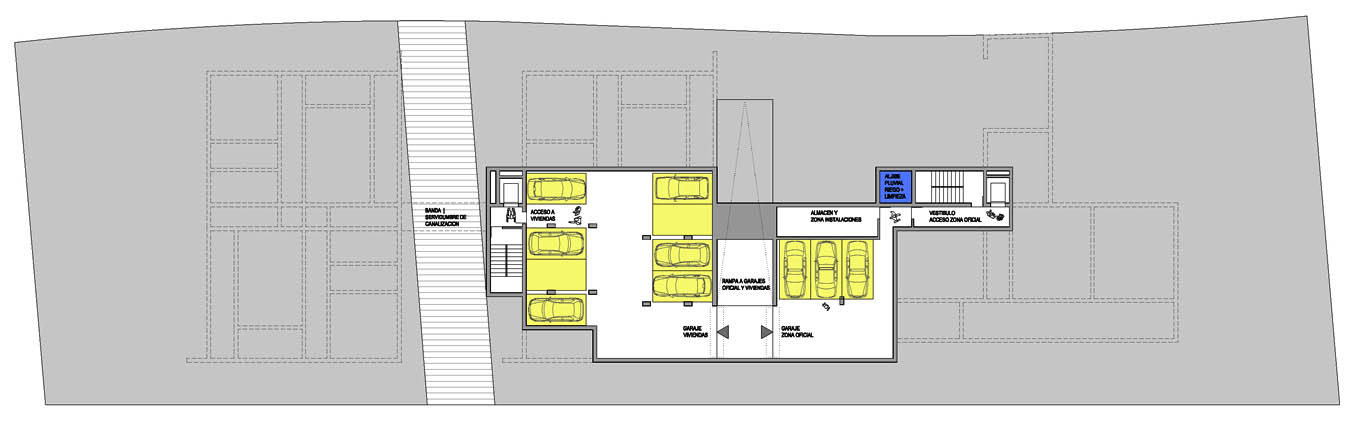

  • 2011_GUARDIA_CIVIL_UBEDA_PL BAJORASANTE 2011_GUARDIA_CIVIL_UBEDA_PL BAJORASANTE 2011_GUARDIA_CIVIL_UBEDA_PL BAJORASANTE

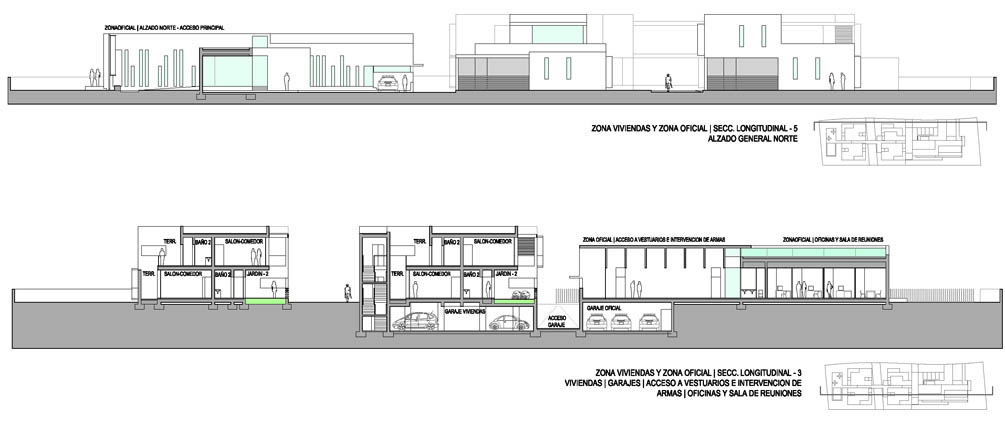

  • 2011_GUARDIA_CIVIL_UBEDA_ALZADO GENERAL NORTE_SECC. LONGITUDINAL 2011_GUARDIA_CIVIL_UBEDA_ALZADO GENERAL NORTE_SECC. LONGITUDINAL 2011_GUARDIA_CIVIL_UBEDA_ALZADO GENERAL NORTE_SECC. LONGITUDINAL

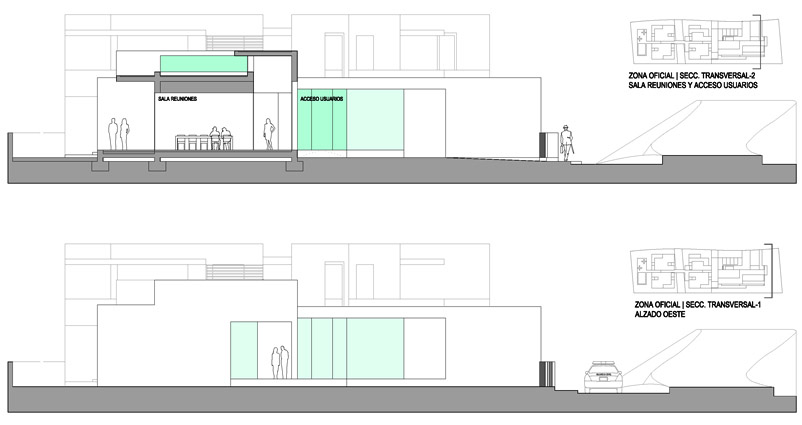

  • 2011_GUARDIA_CIVIL_UBEDA_SECC. TRANSVERSAL_AREA OFICIAL_ALZADO OESTE 2011_GUARDIA_CIVIL_UBEDA_SECC. TRANSVERSAL_AREA OFICIAL_ALZADO OESTE 2011_GUARDIA_CIVIL_UBEDA_SECC. TRANSVERSAL_AREA OFICIAL_ALZADO OESTE

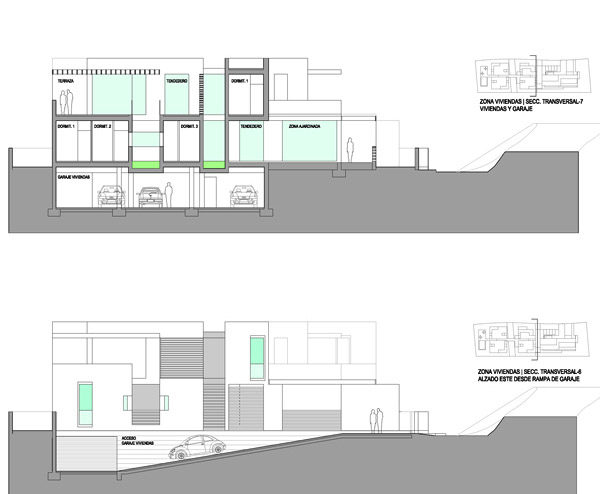

  • 2011_GUARDIA_CIVIL_UBEDA_SECC. TRANSVERSAL_AREA VIVIENDAS_ALZADO ESTE 2011_GUARDIA_CIVIL_UBEDA_SECC. TRANSVERSAL_AREA VIVIENDAS_ALZADO ESTE 2011_GUARDIA_CIVIL_UBEDA_SECC. TRANSVERSAL_AREA VIVIENDAS_ALZADO ESTE


ORGANIZACON FUNCIONAL

El programa global se distribuye, sobre-rasante, en tres construcciones formalmente separadas:

- la zona oficial, en una altura;
- las viviendas. En dos edificios semejantes de dos alturas que contienen (2+2) viviendas en Pl Baja; y (2+2) viviendas en Pl 1ª. Un núcleo de comunicación vertical (escalera + ascensor) en posición intermedia da servicio a las viviendas y las conecta con su garaje en Pl bajo-rasante.

ZONA OFICIAL
El programa se desarrolla según una banda lineal con dos ámbitos claramente diferenciados:

- En el extremo este, las actividades tipo oficina y en relación directa con los usuarios externos: atención al ciudadano; atención a la mujer y al menor; comandante de puesto; y sala de reuniones;
- A continuación, separadamente y con acceso restringido, las actividades más internas del servicio: intervención de armas (oficina y almacén); archivo; y vestuarios (general y personal laboral);

VIVIENDAS
Las viviendas se organizan en dos sendas construcciones a ambos lados de la banda de servidumbre.
En su organización prima el criterio de “intimidad-reserva-privacidad” de los  espacios domésticos, en una solución sensible a la posición y orientación como control climático.

Así, los diferentes usos de las mismas (salón-comedor; cocina; dormitorios) matizan su relación con el entorno inmediato (parcela) mediante la interposición de bandas externas protegidas (patio-jardín-terraza) de uso privativo para las viviendas.
El desplazamiento en horizontal de las superficies cerradas en Pl 1ª, y la simetría de usos según nivel, genera estos espacios vacíos, protegiéndolos (a modo de marquesina en Pl Baja; incorporando celosía horizontales en Pl 1ª) y favoreciendo su funcionamiento como “espacio exterior de control climático”: sombra frente a soleamiento directo; posibilidad de incorporar vegetación en las zonas ajardinadas y en las terrazas; amortiguación de agentes atmosféricos (lluvia; viento; etc.); y su uso complementario (asociado a la cocina) como zona de tendedero exterior.
